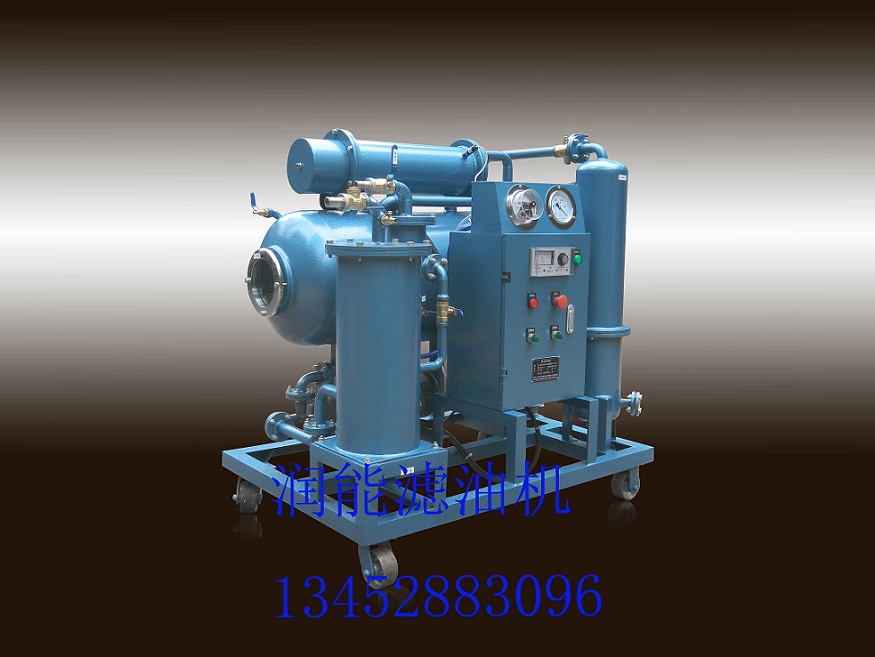

DZL-10型變壓器油真空濾油機
一、DZL-10型變壓器絕緣油高效真空濾油機用途：
DZL系列變壓器油濾油機主要用于去除絕緣變壓器油中的微水、氣體、雜質，提高絕緣性能。輕質油類的除雜脫水,脫氣. 廣泛用于電力行業及大型工礦企業對10KV、35KV、110KV、220KV以下輸變電設備絕緣油的凈化處理，也可用于液壓油、潤滑油凈化處理。它能高效地去除油中的水分、氣體和雜質微粒，提高絕緣強度和油品質量，保證電氣設備的安全運行，并具體對電氣設備熱油循環干燥和真空注油、真空抽氣等功能。
二、高效真空濾油機保證性指標
|
產品類別 |
單級（技術值） |
|
擊穿電壓（KV） |
60--65 |
|
微水（PPM） |
10 |
|
氣體含量 |
≤0.2% |
|
過濾精度（μm） |
1—5 |
|
工作溫度℃ |
40—70 |
|
出口最高壓力（MPA） |
0.5 |
|
工作噪音 |
75 |
|
工作真空度（Pa） |
666 |
三、高效真空濾油機技術特點
1.臥式雙真空分離技術，成倍提高蒸發面積，高效可靠。聚結式油霧分離器，徹底分離油中氣體。
2.真空脫氣分離。
3.精密濾芯，精度為1-5μm,濾芯的β≥1000。
4.輸油系統具有噪音低，壽命長。
5.歐美熱輻射式加熱技術，全恒溫控制。
6.自動液位控制系統，實現人機分離。
四、DZL型高效真空濾油機產品技術規格
|
指標 |
單位 |
DZL-5 |
DZL-10 |
DZL-20 |
DZL-30 |
DZL-50 |
DZL-100 |
DZL-150 |
||
|
凈油能力 |
L/min |
5 |
10 |
20 |
30 |
50 |
100 |
150 |
||
|
擊穿電壓 |
KV |
65 |
||||||||
|
含水量 |
ppm |
5-10 |
||||||||
|
含氣量 |
% |
1 |
||||||||
|
清潔度 |
級 |
6 NAS1638 |
||||||||
|
工作真空 |
MPa |
-0.08～-0.1 |
||||||||
|
工作壓力 |
MPa |
≤0.4 |
||||||||
|
工作溫度 |
℃ |
40-70 |
||||||||
|
電源 |
|
220V |
～380V 50Hz （特殊電源需定制） |
|||||||
|
工作噪音 |
dB |
≤70 |
||||||||
|
加熱功率 |
KW |
3 |
9 |
24 |
24 |
30 |
60 |
190 |
||
|
總功率 |
KW |
5 |
11 |
27 |
27 |
35 |
65 |
95 |
||
|
管徑（內徑mm） |
進油 |
16 |
25 |
25 |
25 |
32 |
38 |
50 |
||
|
出油 |
19 |
25 |
25 |
25 |
32 |
38 |
50 |
|||
|
重量 |
kg |
100 |
290 |
330 |
800 |
950 |
1100 |
1350 |
||
|
尺寸 |
長 |
mm |
100 |
1220 |
1300 |
1420 |
1430 |
1900 |
1950 |
|
|
寬 |
mm |
600 |
820 |
900 |
1000 |
1000 |
1600 |
1650 |
||
|
高 |
mm |
1000 |
1300 |
1310 |
1750 |
1780 |
2100 |
2100 |
||
注：以上部分參數隨著使用環境或油品的特點可作相應調整。
