ZJB-6KY真空濾油機出口緬甸水電站

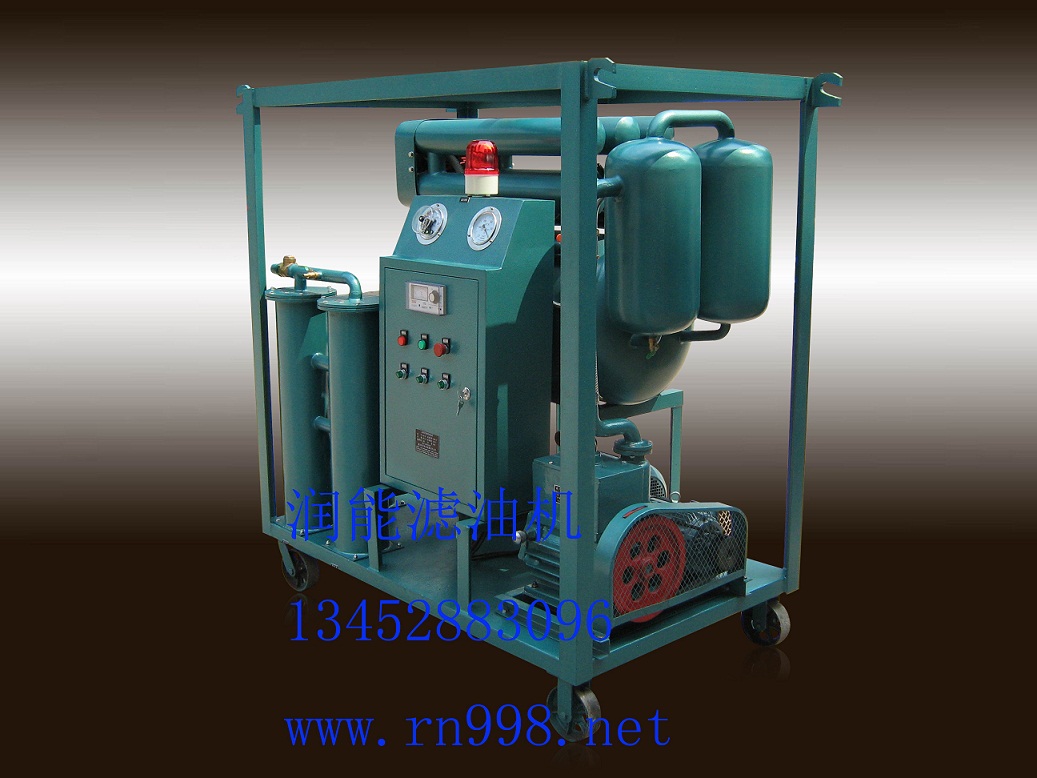

ZJB-6KY變壓器油真空濾油機
◇產品簡介
ZJB-6KY變壓器油真空濾油機主要適用于凈化220kV以下輸變電設備用絕緣油，亦可用于其它輸變電設備用絕緣油及各種電器設備用絕緣油的凈化處理。本機組過濾系統采用具有優良深層過濾效果的高精度蜂房式濾芯作為前置精過濾，利用可洗式不銹鋼阻尼濾芯作為后置精過濾，阻尼前級濾芯可能脫落的纖維，克服了傳統凈油機只采用纖維濾芯易掉絲或采用燒結濾芯易掉粉等弊病。
◇ 技術應用
真空系統采用真空泵油循環過濾裝置自動循環過濾真空泵油，破乳和脫真空泵油水分及污物，同時對真空泵進行冷卻，降低真空泵運行溫度，延長真空泵油的使用壽命，減少正常的真空泵油更換次數。輸油泵采用獨有的螺旋助推技術，高真空條件下吸油平穩、低噪音。磁性過濾裝置采用獨有復合技術，吸附面積大，吸附能力強，由于其結構的特殊性，對吸附于過濾芯上的金屬微粒更容易清洗可反復清洗利用的全新WLX過濾元件，5μm污物載留精度（βx≥200），其去污能力強、過濾效率高及使用壽命長，大大地降低了運行成本。
◇ 技術參數
工作壓力≤0.5MPa 極限真空≤90Pa 工作真空≤600Pa 工作油溫45～65℃
工作電源380V50Hz 其它規格，請與我公司技術部聯系
|
規格與參數 |
ZJB0.6KY |
ZJB1KY |
ZJB2KY |
ZJB3KY |
ZJB6KY |
ZJB9KF |
ZJB12KF |
|
凈油量L/h |
600 |
1000 |
2000 |
3000 |
6000 |
9000 |
12000 |
|
加熱功率kW |
6 |
8 |
15 |
24 |
48 |
72 |
96 |
|
總功率kW |
7.3 |
9.3 |
16.3 |
26.2 |
51.7 |
78.09 |
105.09 |
|
噪音dB(A) |
72 |
75 |
78 |
82 |
84 |
||
|
口徑mm |
20 |
25 |
32 |
40 |
|||
|
重量kg |
420 |
450 |
620 |
680 |
1120 |
1850 |
2500 |
|
外形尺寸 mm |
1260 720 1380 |
1260 720 1420 |
1280 820 1520 |
1320 820 1530 |
1580 1060 1650 |
1720 1200 1860 |
1960 1560 2100 |
◇ 性能指標
含水≤50ppm，含氣≤12%，擊穿電壓≥30kV，經本機數次凈化處理后可達下列指標：
殘余水分：≤7ppm 殘余氣體：≤0.3%
擊穿電壓：≥60kV 公稱過濾精度：≤5μm
◇ 附件及可選備用件
隨機附件：輸油泵軸封、進出口配套透明耐油鋼絲膠管、視孔玻璃、真空配件
可選備件：SS-C05S□N蜂房式濾芯；KJA型自封快速活接頭。
ZJB-6KY真空濾油機：http://www.w478.cn
