TY-100透平油真空濾油機牽手山西禾能發電有限公司

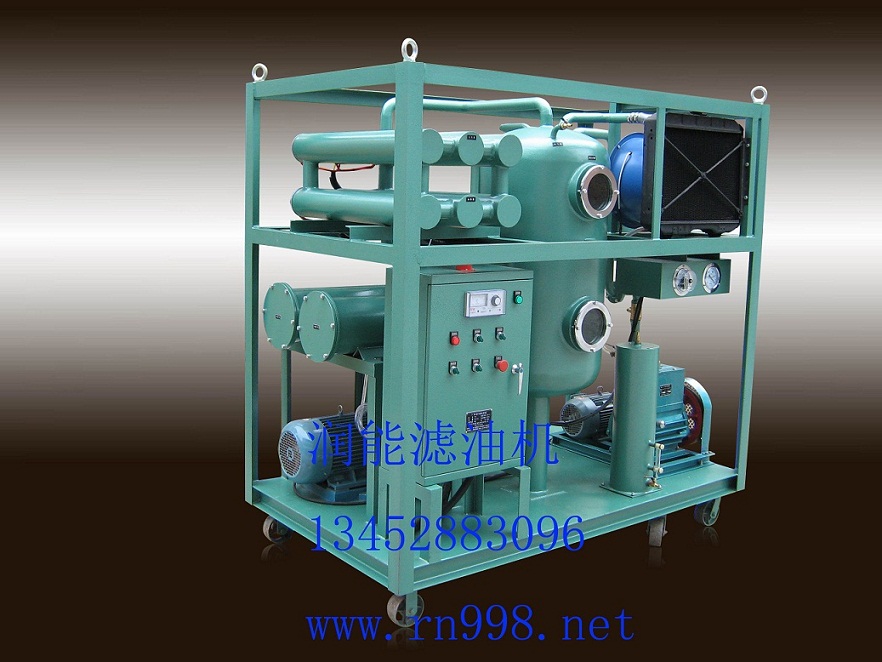

透平油真空濾油機
一、透平油真空濾油機用途
透平油真空濾油機是為了適應發電廠電站、熱電公司等工礦企業的汽輪機組等潤滑油系統，隨機組同步運行對透平油進行旁路凈化，或以移動的形式用于透平油的凈化處理。有效控制汽輪機透平油油液循環過程中含微粒(特別是15-1μm)污染物及水份、氣體等汽輪機油運行標準的需要而開發的。透平油真空濾油機整機采用真空霧化凝聚、干燥膨脹、分子吸附、機械過濾、自動模糊控制等技術組合一體式設計。使得該濾油機裝置具有精細濾雜，脫水脫氣、破乳、除酸脫色等多項功能，使乳化的透平油破乳、透明，達到汽輪機油運行標準。亦可用于油沖洗時清理主油箱、油液灌注及加熱，透平油真空濾油機作為大流量沖洗裝置的輔助工具，提高油沖洗的工作效率和質量。
二．透平油真空濾油機性能特點
→三級漸密式過濾系統，進口濾材（HPM）的濾芯，精度高、壽命長，反復使用而無需更換,徹底濾除油中雜質。過濾元件具有過濾精度高、納垢容量大、阻力小、壽命長等特點，構成了可靠的固體污染物過濾系統，確保油液清潔度，達到電力行業汽輪機透平油運行標準(用戶可在1、3、5、10/＞10μm等多規格過濾元件——不銹鋼濾芯中選配小于或大于三組過濾元件組合）。無需板框式濾油機需要頻繁更換濾紙，使用中不會出現透平油液浪費。
→分水破乳系統，采用高分子就聚合材料，能快速破乳，分離油中的常態水，使脫水更徹底，效率更高；對進水嚴重的機組可采用專用聚結分離濾芯達到更高效的除水率。
→聚集分離與三維復式立體閃蒸結合，快速、徹底脫除油中水分和氣體。
→低溫油處理技術能徹底去除油中的微水，保證油品耐壓值達標。
→設反沖洗系統對易堵塞濾芯進行快速反沖，保證凈化正常、連續進行，免除人工拆卸清洗。
→采用本公司自研的紅外線自動控制器，設備可實現控制電磁閥自動進油、油泵自動排油，使真空罐內油位自動處于相對平衡狀態。
→通過紅外液位控制器對液位信號的檢測分析聯鎖控制加熱裝置，防止加熱裝置任何原因造成的干燒。
→均衡加熱系統保證油品受熱均勻、升溫速度快，而又不會造成油品局部碳化。
→模糊式區域加熱控制，可根據設定溫度自動控制加熱系統運行，加熱臨界點無紊動，加熱更穩定、更均衡。
→數顯式智能溫度控制儀，可對加熱溫度設定上、下限，控制穩定，溫度顯示更直觀。測溫探頭直接檢測油溫，測溫靈敏、準確，無滯后現象。
→對加熱功率較大的設備采用分組控制加熱或者多級梯次加熱、多溫控儀獨立控制。分組加熱能根據現場實際狀況選擇性投入；多級梯次加熱能根據設定及適時油溫自動控制加熱功率投入量，既能在油溫較低時全功率快速加熱、油溫達到預設溫度時能自動以低功率運行保持油溫，使設備更節能，同時避免油溫過熱而炭化。
→內置循環系統，可在設備內部進行循環凈化，合格后送出設備。
→整機設有超壓、過流、過載及防干燒等保護措施，可在線無人值守運行。
三．透平油真空濾油機油處理后基本技術指標
|
殘余水分 |
≤50PPM |
|
殘余氣量 |
≤0.1% |
|
機械雜質 |
無 |
|
過濾精度 |
≤1～5μm |
油清潔度 |
≤NAS6 |
|
|
四．透平油真空濾油機設備形式及配置
設備一般為移動敞開式，也可按要求設計為固定安裝、全封閉式、半封閉、整機防爆以及PLC（帶觸摸屏）自動控制等；油泵、真空泵、電氣元件提供國產、進口或合資品牌選配；可按要求增配濾芯污染檢測報警、自動排水、真空自動調節等附加功能。
五．透平油濾油機選型參數表
|
指標名稱 |
單位 |
TY-10 |
TY-20 |
TY-30 |
TY-50 |
TY-80 |
TY-100 |
TY-150 |
TY-200 |
TY-300 |
|
凈油流量 |
L/H |
600 |
1200 |
1800 |
3000 |
4800 |
6000 |
9000 |
12000 |
18000 |
|
工作真空 |
Mpa |
-0.06～-0.095 |
||||||||
|
工作壓力 |
Mpa |
≤0.5 |
||||||||
|
可控溫度 |
℃ |
常溫～100 |
||||||||
|
破乳化值 |
min |
≤15(GB/F7305) |
||||||||
|
電 源 |
|
3PH 50HZ 380V（或根據現場條件確定） |
||||||||
|
加熱功率 |
KW |
24 |
24 |
30 |
36 |
42 |
56 |
72 |
84 |
120 |
|
總功率 |
KW |
26 |
26 |
32 |
38 |
45 |
60 |
78 |
89 |
130 |
|
進出口徑 |
mm |
20 |
20 |
25 |
32 |
32 |
40 |
50 |
50 |
65 |
|
設備重量 |
Kg |
400 |
400 |
410 |
450 |
500 |
600 |
750 |
900 |
1100 |
以上部分參數僅供選型參考，根據使用環境或油品特點的不同可能會有相應調整，請向潤能公司技術部13452883096垂詢。
