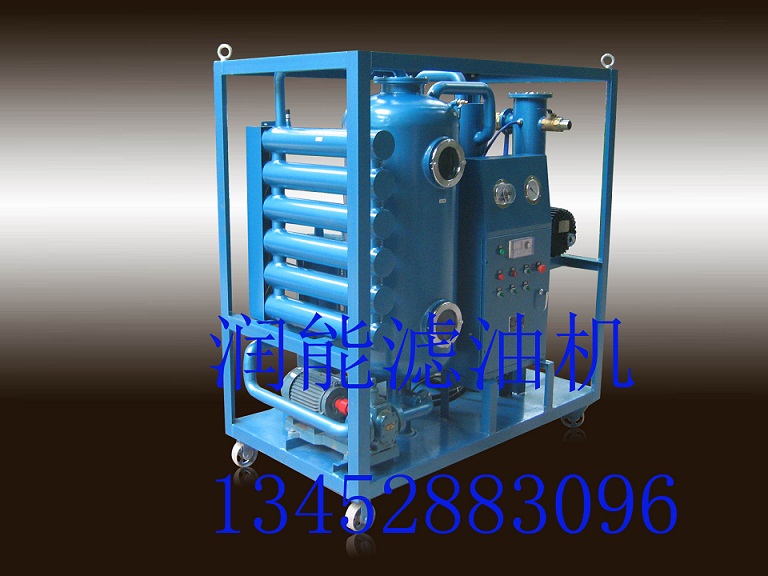

ZYD-100雙級真空濾油機
用途：
ZYD-100雙級真空濾油機能快速，深度脫除絕緣油中的水分、氣體和雜質等油液中的有害成份，提高油的絕緣性能，濾后的油能有效保證電力設備安全正常運行。ZYD雙級真空濾油機廣泛應用在電站，變電站，以及各大中型工礦企業對各種絕緣油，如變壓器油，互感器油，開關油，電纜油等進行過濾處理。特別適合于對高等級變壓器油，超高變壓器油的深度處理，可用于110KV以上變電站現場帶電作業。本機具有真空干燥和真空注油功能，同時可作為單獨真空抽氣機使用，對變壓器和電力設備進行抽真空處理。
特點：
1．雙級高真空系統，大抽速，工作真空度高。
2．采用兩級真空分離室，高效油液霧化器，增大分離面積和分離時間，確保油的干燥程度和耐壓值一次大大提高。
3．復式立體閃蒸，配合獨特高效的脫水，脫氣元件，能迅速有效分離油中的水分和氣體。
4．多級精密過濾系統，分子吸附過濾與網狀濾芯相結合的除雜技術。
5．新型高效電加熱系統，加熱負荷低，加熱均勻，耗能少。
6．采用自動紅外線液位控制儀，壓力保護系統，操作簡單，安全可靠。
7．采用整機聯鎖保護裝置，加熱器，油泵，液位控制儀聯動工作。
8．可對變壓器在線干燥，在線真空過濾。
9．高性能抽油系統，高真空下出油穩定，噪音低。
10．光電泡沫感應器，自動消泡功能，杜絕噴油，跑油現象發生。
優勢：
本機與老式雙級真空濾油機相比，真空分離器面積增大一倍，其脫微水、脫氣、除雜效果更快更徹底，油極限耐壓值更高。本機可作為單獨的真空抽氣機組使用，可對電力設備進行抽真空，真空干燥，和真空注油。
技術參數:
|
標名稱 |
單位 |
ZYD-30 |
ZYD-50 |
ZYD-100 |
ZYD-150 |
ZYD-200 |
ZYD-250 |
ZYD-300 |
|
|
流量 |
L/H |
1800 |
3000 |
6000 |
9000 |
12000 |
15000 |
18000 |
|
|
工作真空 |
MPa |
-0.08～-0.099 |
|||||||
|
工作壓力 |
MPa |
≤0.4 |
|||||||
|
工作溫度 |
℃ |
20 ～80 |
|||||||
|
工作電源 |
|
380V 50HZ,3Ph (或根據用戶需要) |
|||||||
|
工作噪音 |
dB(A) |
≤65～85 |
|||||||
|
電加熱功率 |
Kw |
24 |
30 |
60 |
90 |
125 |
136 |
151 |
|
|
總電功率 |
Kw |
27.7 |
35.5 |
68 |
105 |
135 |
148 |
168 |
|
|
進（出）口管徑 |
mm |
Φ25 |
Φ32 |
Φ42 |
Φ50 |
Φ50 |
Φ60 |
Φ60 |
|
|
設備重量 |
kg |
650 |
750 |
900 |
1200 |
1800 |
1950 |
2300 |
|
|
外型尺寸 |
長L |
mm |
1500 |
1500 |
1950 |
2100 |
2200 |
2250 |
2400 |
|
寬W |
mm |
1250 |
1250 |
1300 |
1350 |
1350 |
1400 |
1450 |
|
|
高H |
mm |
1700 |
1750 |
2100 |
2200 |
2200 |
2200 |
2200 |
|
|
濾后指標 |
擊穿電壓 |
KV |
≥70 |
||||||
|
含水量 |
ppm |
≤3 |
|||||||
|
含氣量 |
% |
≤0.1 |
|||||||
|
雜質 |
μ |
≤1 |
|||||||
