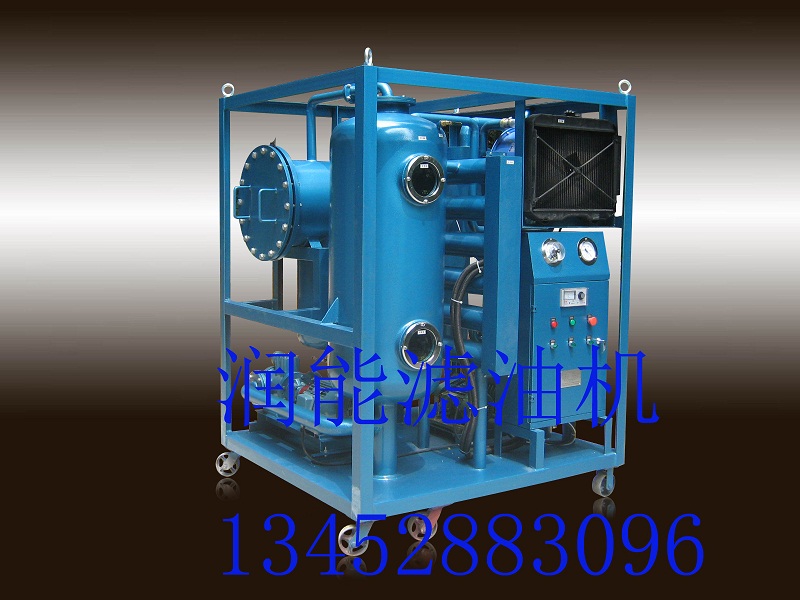

TYJ型透平油多功能復式真空濾油機
透平油高精度濾油機,高效多功能真空再生凈油機,真空濾油機
一、 多功能系列真空濾油機概述
潤能公司透平油、潤滑油多功能真空濾油機主要用于電廠、電站、變電站、電器制造廠、造紙廠、電化廠、工礦企業的油品過濾。適用于過濾：透平油、絕緣油、液壓油及100號以下的機械油中的水份、氣體和雜質。
透平油多功能復式真空濾油機，是我們積國內外先進經驗，采用自己研制的最先進的油水霧化器和風冷卻專利技術、升級改造加熱系統、有先進的脫水、脫氣裝置和高效除酸再生裝置及精密過濾器和粗濾器、溫度控制器等等組成的一體化油處理先進設備。具有脫氣、脫水、除機械雜質、膠體顆粒、酸性物質等功能。主要適用于透平油、液壓油和30﹟以下的機械油凈化和再生。為了滿足用戶的使用方便，本設備正常是單獨使用，利用真空脫氣、脫水裝置及粗精過濾器對油處理凈化。如果使用廠家的油品乳化，我們可根據廠家要求，潤能濾油機根據不同情況增配不同的再生裝置共同使用。為了提高真空濾油機的性能和可靠性，潤能采用了自己研制的升級加熱系統，高效油水霧化系統、風冷卻系統，既可以除去大量的水份和不同的雜質，又可以延長機械使用壽命。溫度采用自動化電路控制。排油泵采用浮球自動化機械控制系統。結構緊湊、操作方便、體積小、實用性強、經濟效果明顯、節能極佳深受用戶好評。
潤能公司透平油、潤滑油多功能真空濾油機主要用于電廠、電站、變電站、電器制造廠、造紙廠、電化廠、工礦企業的油品過濾。適用于過濾：透平油、絕緣油、液壓油及100號以下的機械油中的水份、氣體和雜質。
透平油多功能復式真空濾油機，是我們積國內外先進經驗，采用自己研制的最先進的油水霧化器和風冷卻專利技術、升級改造加熱系統、有先進的脫水、脫氣裝置和高效除酸再生裝置及精密過濾器和粗濾器、溫度控制器等等組成的一體化油處理先進設備。具有脫氣、脫水、除機械雜質、膠體顆粒、酸性物質等功能。主要適用于透平油、液壓油和30﹟以下的機械油凈化和再生。為了滿足用戶的使用方便，本設備正常是單獨使用，利用真空脫氣、脫水裝置及粗精過濾器對油處理凈化。如果使用廠家的油品乳化，我們可根據廠家要求，潤能濾油機根據不同情況增配不同的再生裝置共同使用。為了提高真空濾油機的性能和可靠性，潤能采用了自己研制的升級加熱系統，高效油水霧化系統、風冷卻系統，既可以除去大量的水份和不同的雜質，又可以延長機械使用壽命。溫度采用自動化電路控制。排油泵采用浮球自動化機械控制系統。結構緊湊、操作方便、體積小、實用性強、經濟效果明顯、節能極佳深受用戶好評。
二、 結構及工作原理
透平油多功能復式真空濾油機主要由粗濾器、加熱器、真空缸、霧化器、真空泵、排油泵、冷卻器、溫度控制器、消沫器，精密過濾器和電器控制等部件組成。由于使用廠家的條件和要求不同，真空濾油機還可增配除酸脫色吸附裝置一體化運行。
開動真空泵系統，真空表的負壓達到-0、06Mpa時可以打開進油閥（1），待凈化油液從主油箱進入粗濾器（2），經過粗濾器除去油中的較大水顆粒和雜質。粗凈化的油進入加熱器（3），加熱后的油液進入真空缸（5），再通過霧化器（6），在一定的溫度和真空條件下、油水充分霧化、水份蒸發向上、油液降下、油中所含的水份和氣體霧化后被真空泵抽出。進入冷卻器（9），通過冷卻的蒸汽，部分被冷卻成水，部分未冷卻成水，但降溫后被真空泵（10）抽出，從排氣口排出。時刻要觀察真空缸的油位，當油位達到觀察孔中心時，可以將排油的主令開關旋至自動上即可，當真空缸油達到高油位時，排油泵自動排油，當油位達到低油位時自動停泵。靠浮油調節閥（15）控制排油泵，排油泵將油液從真空缸打入精濾器（8）除去微粒雜質后排入主油箱，排油時必須提前打開排油閥（12）。
透平油多功能復式真空濾油機主要由粗濾器、加熱器、真空缸、霧化器、真空泵、排油泵、冷卻器、溫度控制器、消沫器，精密過濾器和電器控制等部件組成。由于使用廠家的條件和要求不同，真空濾油機還可增配除酸脫色吸附裝置一體化運行。
開動真空泵系統，真空表的負壓達到-0、06Mpa時可以打開進油閥（1），待凈化油液從主油箱進入粗濾器（2），經過粗濾器除去油中的較大水顆粒和雜質。粗凈化的油進入加熱器（3），加熱后的油液進入真空缸（5），再通過霧化器（6），在一定的溫度和真空條件下、油水充分霧化、水份蒸發向上、油液降下、油中所含的水份和氣體霧化后被真空泵抽出。進入冷卻器（9），通過冷卻的蒸汽，部分被冷卻成水，部分未冷卻成水，但降溫后被真空泵（10）抽出，從排氣口排出。時刻要觀察真空缸的油位，當油位達到觀察孔中心時，可以將排油的主令開關旋至自動上即可，當真空缸油達到高油位時，排油泵自動排油，當油位達到低油位時自動停泵。靠浮油調節閥（15）控制排油泵，排油泵將油液從真空缸打入精濾器（8）除去微粒雜質后排入主油箱，排油時必須提前打開排油閥（12）。
三、 真空濾油機規格性能
|
指標名稱
|
單位
|
TYJ-10
|
TYJ-20
|
TYJ-30
|
TYJ-50
|
TYJ-80
|
TYJ-100
|
TYJ-150
|
TYJ-200
|
TYJ-300
|
|
凈油流量
|
L/H
|
600
|
1200
|
1800
|
3000
|
4800
|
6000
|
9000
|
12000
|
18000
|
|
工作真空
|
Mpa
|
-0.06～-0.095
|
||||||||
|
工作壓力
|
Mpa
|
≤0.5
|
||||||||
|
可控溫度
|
℃
|
常溫～100
|
||||||||
|
破乳化值
|
min
|
≤15(GB/F7305)
|
||||||||
|
電 源
|
|
3PH 50HZ 380V（或根據現場條件確定）
|
||||||||
|
加熱功率
|
KW
|
24
|
24
|
30
|
36
|
42
|
56
|
72
|
84
|
120
|
|
總 功 率
|
KW
|
26
|
26
|
32
|
38
|
45
|
60
|
78
|
89
|
130
|
|
進出口徑
|
mm
|
20
|
20
|
25
|
32
|
32
|
40
|
50
|
50
|
65
|
|
設備重量
|
Kg
|
400
|
400
|
410
|
450
|
500
|
600
|
750
|
900
|
1100
|
以上部分參數僅供選型參考，根據使用環境或油品特點的不同可能會有相應調整，請向潤能公司技術部13452883096垂詢。
