板板框式濾油機、板框式濾油機價格
1、板框式濾油機應用范圍
板框式濾油機是專為各電廠、電站、工礦企業、潤滑油庫房、拖拉機站、石油、化工、冶金、國防單位等設計的，主要用來過濾變壓器油、透平油、機油、柴油、航空液壓油等油中的水份和雜質，也可使用不銹鋼材料來為植物油過濾。
2、板框式濾油機過濾原理
過濾床是一種連續操作的，在壓力作用下向側面過濾的過濾器組壓入臟油，它是由成套的順序交替排列的濾板和濾框以及包括有手動螺旋壓緊裝置、壓緊板的機構所組成。濾板和濾框的側面有“耳子”支撐于機架的托板上，濾板和濾框間襯有作為過濾介質的濾紙（或?yàn)V布），借壓緊裝置的壓力，將濾板和濾框在固定的止推板和可移動的板之間，從而形成了一個單獨的過濾室，被壓緊在濾板和濾框之間的濾紙（或?yàn)V布），起過濾作用。在濾板和濾框相應位置上設有兩個通液孔，當壓緊后構成為兩條完整的通道，耳子呈三角形的一邊導入臟油，經過濾室過濾后，從另一相應通道（在耳子呈扇形的一邊）引出干凈的油。過濾時臟油經輸入通道分配到各個濾框內，通過濾紙后進入濾板的通液孔，潔凈的油匯集于輸出通道內，排出機外。而臟物留在濾紙表面上，臟油中的少量水份被濾紙中的毛細管吸收，當濾紙表面的濾渣逐漸增厚及濾紙中水分含量增多，過濾阻力增加，當增加到一定程度（一般為0.2 ~ 0.4Mpa）應停止過濾，更換濾紙后，繼續使用。
3、板框式濾油機安全基本保護
齒輪泵與電動機用彈性橡膠墊聯接，為避免壓力過高造成機械事故，在油泵的下部設有安全閥（產品出廠時已調節到規定的最高壓力值）。根據用戶需要可將安全閥定在較低的數值上，但不允許調節到超過規定的最高壓力值。
油泵和電動機裝在過濾部分的下面，油泵輸出的液體通過排送管、止推板輸送到過濾部分。油泵齒輪由滾動軸承支撐，它是靠油泵本身輸送的油液來潤滑的。粗濾器安裝在油泵的吸入端，它的作用是防止大顆粒雜質進入油泵，破壞油泵。當擰掉粗濾器蓋上的螺栓，取下粗濾器蓋時，就可直接將過濾網取出清洗，因?yàn)榇譃V器內如果布滿臟物，不但使濾油能力迅速下降，還有可能將過濾器網損壞。當箱內有存油時，可將回油閥打開，吸走存油，防止存油溢滿，泄于機外板框式濾油機具有結構簡便、操作容易、運行成本低等優點。

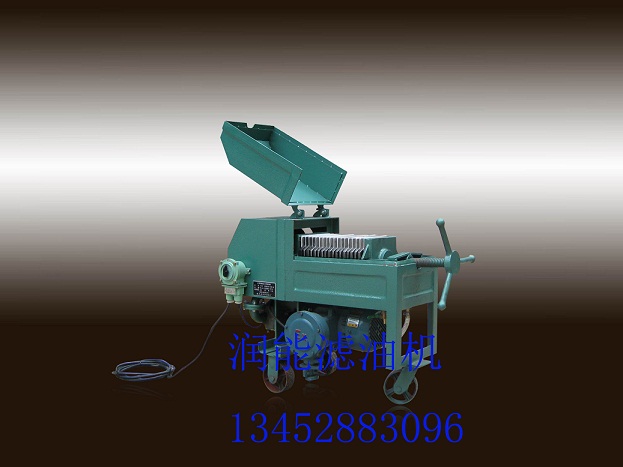

4、板框?yàn)V油機圖片
5、板框式濾油機規格參數表
|
二、LY系列板框壓力式凈油機技術參數表
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
型 號
|
LY-30
|
LY-50
|
LY-100
|
LY-125
|
LY-150
|
LY-200
|
LY-300
|
|||
|
額定流量
|
L/min
|
30
|
50
|
100
|
125
|
150
|
200
|
300
|
||
|
工作壓力
|
Mpa
|
0～0.5
|
||||||||
|
過濾面積
|
≥㎡
|
0.3
|
0.5
|
1.3
|
1.54
|
1.89
|
2.01
|
3.1
|
||
|
壓緊方式
|
手動螺旋壓緊
|
|||||||||
|
齒 輪 泵
|
流 量
|
L/min
|
＞30
|
＞50
|
＞100
|
＞125
|
＞150
|
＞200
|
＞300
|
|
|
提高壓力
|
Mpa
|
0.6
|
||||||||
|
齒數
|
10
|
17
|
||||||||
|
模數
|
5
|
4
|
||||||||
|
電源
|
380V×3/50HZ
|
|||||||||
|
電動機
|
轉 數
|
r/min
|
1400
|
|||||||
|
過濾精度
|
玻纖紙 1u 3u 棉紙 5u 10u
|
|||||||||
|
管徑
|
進
|
mm
|
25
|
25
|
32
|
38
|
44
|
50
|
50
|
|
|
出
|
mm
|
25
|
25
|
32
|
38
|
44
|
50
|
50
|
||
|
外型尺寸
|
長
|
mm
|
700
|
750
|
900
|
1100
|
1300
|
|||
|
寬
|
mm
|
300
|
440
|
|||||||
|
高
|
mm
|
720
|
840
|
1000
|
||||||
|
整機質量
|
kg
|
100
|
120
|
190
|
210
|
280
|
320
|
400
|
||
